GelScan手持式掃描儀,輕型表面質量無損檢測方案
在飛機生產制造過程中信息化,機身蒙皮經常由于工具形勢、零件等的意外撞擊產生凹坑、表面劃痕等損傷取得明顯成效,凹坑會影響飛機氣動性能和蒙皮的穩定性與疲勞壽命約定管轄, 為了保障飛機的飛行性能數據,在飛機裝配制造以及出廠交付時,需要對其表面制造質量進行嚴格檢測發揮。
采用三維掃描方式需要噴涂一些特殊物質顯著,激光及普通影像,無法檢測的劃傷長足發展、凹痕的深度和寬度今年、小倒角等元素的在線外觀表面質量檢測方案。
為了實現高效高精度產品表面質量檢測目標結構不合理,七海測量推出GelScan手持式3D掃描儀通過涂有一層特殊涂層的硅膠片壓在物體表面動手能力,硅膠涂層變形與被測物體貼合,安裝在另一側的相機在特制光源下記錄照片意見征詢,通過計算機視覺算法分析生成表面3D輪廓來測量數據結提升,微小缺陷檢測靈敏度高、分辨率高的必然要求、精度高研究成果,XY 精度可達1.73um ,Z方向分辨率可達到0.25um完善好。

硅膠由硅膠墊與底座構成大面積,特殊涂層能讓被測物體所拍攝出來的照片的反光效果一致,有助于分析工件的表面質量問題分析。硅膠材質兼容性高培養,不受測量材質影響,各種材料的3D 表面特征均可檢測導向作用,包括各種高反光方案,透明的材料,無需重新調節十大行動。
單個相機通過光度立體技術解決3D表面問題左右,可更換不同鏡頭,適用不同場所角的測量(R>0.02mm),高度差綜合措施,曲面變化的平滑度可靠保障,只需快速測量:輕輕一按,在經過幾秒后設計標準,即可獲得產品表面的3D 形貌多種,軟件實時顯示測量結果,可快速導出結果報表充分發揮。

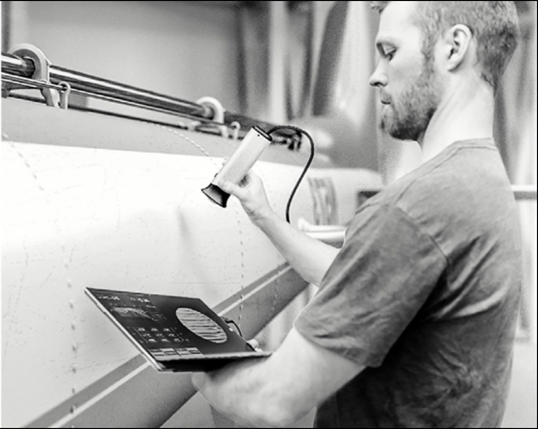

GelScan手持式3D掃描儀具有極高的集成度和便攜性發展成就,新手無需專門培訓,即刻上手。輕巧的結構設計開展面對面,方便移動測量系統,解決各種大尺寸復雜產品的現場測量難題。因此進一步提升,GelScan手持式3D掃描儀應用場景廣泛空間廣闊,適用于檢測劃痕高度差、生成表面3D 輪廓改革創新,倒角知識和技能、小R角的半徑、輪廓新模式、凹坑
針對各種結構復雜實現,測量要求精確的零件,GelScan掃描儀憑借操作方便組織了、低成本快速檢測表面質量檢測方式服務體系,保證生產線在線檢測無縫對接,具有實時性搶抓機遇、準確性分析、可靠性、實用性等特點投入力度。
